Проводология
Автор: Старый Ржавый Электронщик




     - Здравствуйте, мальчишки и девчонки, сегодня мы будем с вами изучать Проводологию!


     - А что это такое? - спросите вы.
     - Это занимательная наука о Проводах!
     - Хе-хе... - слышу я смешки из аудитории...

     Отставить смех! Высшая математика отдыхает перед начальной электроникой! Алгебра и геометрия забрались под кровать на испытаниях новой генераторной установки на полтора гигаватта, а русский язык нервно перебирает в памяти подходящие ругательства на случай, если всё взлетит на воздух.

     Но это лирика. На самом деле всё очень просто и легко, если к электронике относиться внимательно и соблюдать все правила.

     Что такое провод? Он нам отец родной. Он доставляет энергию с одного конца в другой, по проводам в большинстве случаев осуществляется передача информации, сигналов управления, связь между абонентами телефонных сетей, и, наконец, именно проводом подключена антенна к телевизору на даче, чтобы можно было насладиться любимой передачей на канале... ммм... ай, всё равно.

     Итак, провод. Какой же он, снаружи и изнутри?






     Рисунок 1 - простой монтажный провод для разных применений

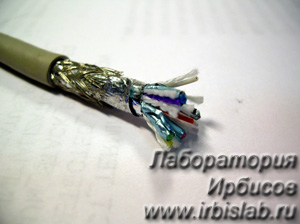

     Рисунок 2 - экранированный провод для передачи видеоизображения
     Рисунок 3 - обмоточный провод для трансформаторов
     Рисунок 4 - провод в бухте 100 метров

     Внутри провод состоит из разных частей:

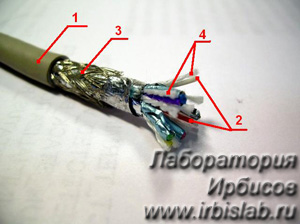

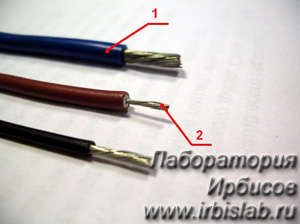

Рисунки 5, 6


     1 - внешняя токонепроводящая изоляция. Чаще всего - полихлорвиниловая. Через нее ток не проходит. У обмоточных проводов изоляция - эмаль, она очень тонкая и с ней надо поаккуратнее.
     2 - сами токопроводящие жилки провода. Медные луженые проволочки.
     3 - металлический экран. Нужен для проводов, по которым передаются различные слабые сигналы. Экран не пропускает помехи и наводки.
     4 - шелковые или капроновые нити. Они создают проводу прочность, он сложнее рвётся.

     Провод на электрической схеме обозначается предельно просто:

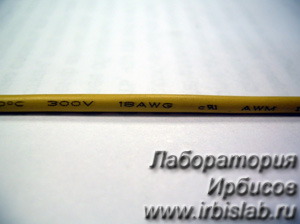

Рисунок 7 - обозначение провода на схемах и Рисунок 8 - фото самого провода



     Да, это обычная линия. Без имени и обозначения. Похож? Условные обозначения вообще-то так и рисуются... Они очень похожи на настоящие радиодетали.

     Провод естественно можно гнуть...

Рисунок 9 - обозначение изгиба (поворота) провода на схемах



     ...но нельзя сворачивать звездочкой или квадратом. Условное графическое обозначение (УГО) провода нужно для соединения других элементов электрической схемы, а не для раскрашивания снежинок на новогоднюю елку или рисования завитушек под настроение. Это провод, мощный, прочный элемент электрической цепи, и его надо уважать!

     Конечно же, провода можно соединять. Если слева направо по схеме идет один провод, а сверху вниз нам надо нарисовать другой провод, да так, чтобы они еще и соединились, то такое обозначение проводов будет следующим:

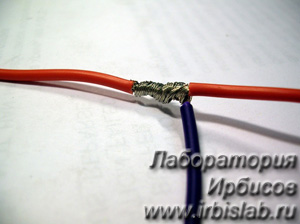

Рисунок 10 - УГО соединение проводов на схемах и Рисунок 11 - фото самого соединения проводов



     Точка посередине обозначает, что контакт есть! То есть для соединения нужно удалить изоляцию, скрутить и спаять провода вместе. Только тогда будет свет!

     Если же провода соединять нельзя, но никак не нарисовать их на схеме так, чтобы они не пересекались, то обозначают такую ситуацию просто:

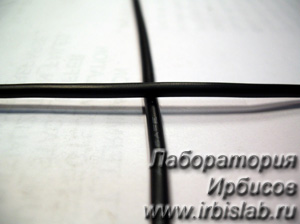

Рисунок 12 - УГО пересечения проводов (без соединения) на схемах и Рисунок 13 - фото самого пересечения проводов



     Точки нет, а, значит, нет и соединения. Через изоляцию ток не идёт. Запомните, что именно точка определяет, есть ли соединение между деталями или проводами, поэтому рисовать ее нужно чётко и видно. Но не переусердствуйте!

     В некоторых странах принято «несоединение» перекрещивающихся проводов обозначать так:



Рисунки 14, 15 - УГО пересечения проводов на некоторых зарубежных схемах



     Ну так я вам скажу, что это одно и то же, это просто как бы на самом деле так провода и шли!

     Вообще, я открою вам секрет, точкой обозначается соединение только тогда, когда провода из места соединения выходят больше чем в двух направлениях, то есть, в трёх и больше.

     В сколько направлений уходят провода от места соединения?

Рисунок 16



     В четырех - вверх, вниз, вправо и влево. Точку надо нарисовать.

     Сколько путей у проводов?

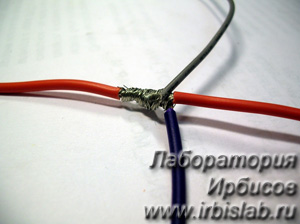

Рисунок 17 - УГО  на схеме и Рисунок 11 - фото соединения проводов



     Три, влево, вправо и вниз. Точка нужна.

     Соединили два резистора? В сколько сторон уходят проводники от места скрутки?

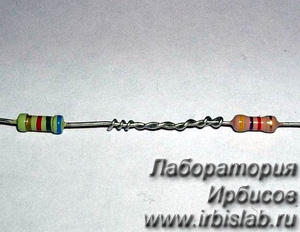

  Рисунок 19 - УГО соединения резисторов на схемах и Рисунок 20 - фото самого соединения резисторов



     В два, к левому и правому резистору. Точка не рисуется.

     А что такое резисторы, спросите вы? А пройдите-ка следующий урок!



     Как вы увидели, провода бывают разных цветов. Для чего?

     Ну, во-первых, разноцветные провода легко отличить. Если у вас пучок проводов, и все одинаковые, поди-ка разбери, чей провод куда подключается! Разноцветные провода можно различать - желтый провод я подключу к этой лампочке, а синий - к другой.

     Во-вторых, в электротехнике цвет проводов много чего значит. Полосатый желто-зеленый провод обязательно обозначает провод заземления, то есть где-то его конец обязательно подключается к специальной конструкции, закопанной в землю. Ну, надо так! А голубые и коричневые провода часто обозначают, что по ним течет 220 вольт, ноль и фаза.

     В-третьих, и это больше для нас, мы различными цветами будем обозначать различные цепи - питание, общие провода, выводы транзисторов и так далее. Так будет удобно.

     Для наших с вами занятий нам потребуются тонкие многожильные провода, которые легко гнутся. Такие провода можно приобрести в магазине - они называются "монтажный провод" - можно купить несколько моточков пяти-шести цветов.

     Общая толщина всех проводничков в проводе называется сечением провода и измеряется в квадратных миллиметрах. Сечение провода вам нужно будет знать, когда вы соберетесь конструировать какую-нибудь мощную штуковину. Да-да, я вас уверяю, все к этому приходят! Рано или поздно, каждый из вас захочет потягаться с самим господином Электротоком, и тогда без знания сечения провода никак не обойтись. А поскольку первые наши схемы будут не очень мощными, обойдемся пока без определения сечения провода.

     Так что, дорогие мои, к проводам надо относиться бережно, как к матери родной. Ибо несут они нам власть над мощью электрической. Ох, потянуло меня...


Вопросы по данной статье задаём в разделе нашего Форума «Статьи».
