Звуковые усилители на мощных ОУ. Часть 2
Одна LM3886. Автор - Irbis



      Сегодня речь пойдет о мощном высококачественном ОУ LM3886 фирмы National Semiconductor, являющимся мощным ОУ в корпусе TO220-11, созданном специально для высококачественного воспроизведения звука, и обладающего весьма высокой мощностью.


      Итак, чтобы зря не терять времени, я сразу перейду к делу. Вводную часть можно прочитать в первой части статьи.

Что же представляет из себя LM3886?

      Вот его характеристики:

  • Мощность:
- 68 Вт (КГ = 0.1%, нагрузка 4 Ом) при напряжении питания ±28 В;
- 38 Вт (КГ = 0.1%, нагрузка 8 Ом) при напряжении питания ±28 В;
- 50 Вт (КГ = 0.1%, нагрузка 8 Ом) при напряжении питания ±35 В.
  • Пиковая мощность ......................................................................................... 135 Вт
  • Максимальное напряжение питания ................................................................ ±42 В
  • Гармонические искажения при мощности 60 Вт (Rн=4 Ом) и 30 Вт (Rн=8 Ом) ... 0.03%
  • Скорость нарастания выходного сигнала (типовое значение) ......................... 19 В/мкс
  • Соотношение сигнал/шум ............................................................................... 92.5 дБ
  • Интермодуляционные искажения ... 0.004% (60 Гц + 7 кГц 4:1); 0.009% (60 Гц + 7 кГц 1:1)

      Как видим, достойные параметры, эта микросхема является одной из лучших на рынке.
      Особенностью данной микросхемы является система защиты SPIKe, обеспечивающая защиту выходных транзисторов от перегрузки по напряжению, защиту от хлопков при включении/выключении, защиту выходных транзисторов от КЗ (короткого замыкания) на общий провод, защиту от КЗ на шины питания, и термозащита, срабатывающая при превышении температурой кристалла порога в +165 °С.

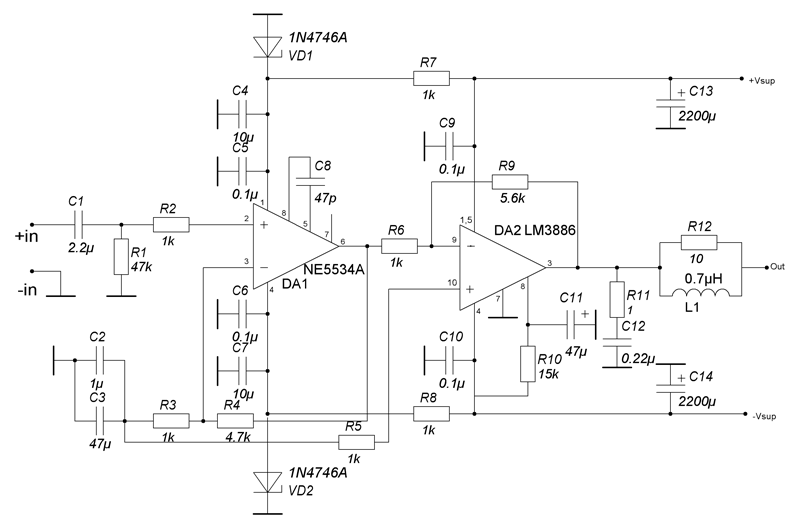

      В качестве буфера опять выбран тот же самый ОУ NE5534A. Почему я выбрал именно этот ОУ, можно прочитать в первой части статьи.
      КУ каскада на NE5534A равен 5.7, КУ выходного каскада равен 5.6 что дает итоговое усиление 32.

Теперь перейдем к тому, какие элементы надо брать.

      Резисторы – лучше всего С2-23, они недорогие, и при этом у них достаточно низкий ТКС, кроме R12 - 2 Вт любой другой подходящий. Катушка L1 мотается на оправке 10-12 мм обмоточным проводом диаметром 1.5-2 мм в один слой виток к витку 14 витков.



  • C1, С2 и C12 – полиэтилентерафталатные К73-17 или, лучше, полипропиленовые;
  • C3, C4, C7, С11 – неполярные электролитические;
  • C5, C6, C9, C10 –К10-17Б или аналогичные;
  • С12 С13 – электролитические с рабочим напряжением 50 В.


Надеюсь, что эта статья вам поможет создать и свои недорогие и качественные усилители =)
Наслаждайтесь звуком!

Обсуждение ТУТ
